Um erro que ainda vemos em Cascavel é tratar o solo de basalto como homogêneo para vibrações. A cidade está sobre derrames da Formação Serra Geral. O basalto são. Mas o manto de alteração em cima dele varia de 2 a 15 metros. Silte argiloso laterizado. Esse contraste abrupto de rigidez é armadilha para amplificação sísmica.

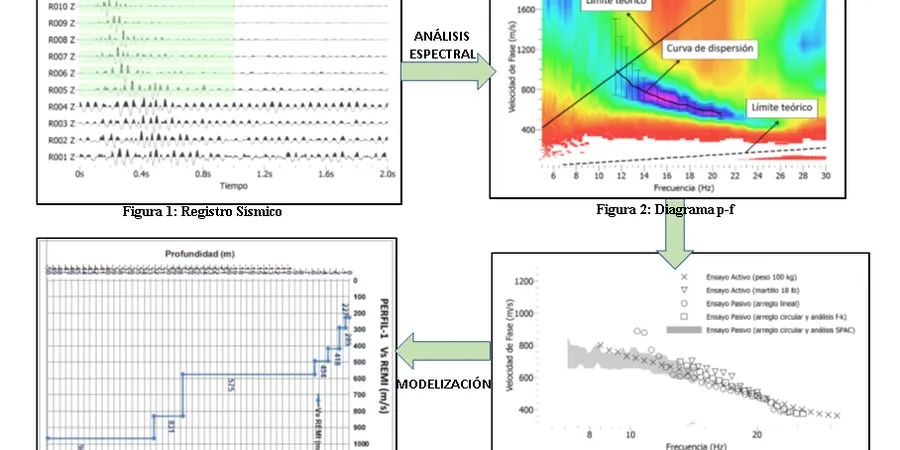

O ensaio MASW lê esse perfil sem perfurar. Medimos ondas superficiais com geofones alinhados. O resultado é a curva de dispersão convertida em perfil 1D de Vs. Daí extraímos o VS30 — a velocidade média nos 30 metros superiores — que define a classe de sítio. Empreiteiras de Cascavel usam essa classe para ajustar o espectro de projeto, mesmo sem zona sísmica alta. A NBR 15421 exige essa classificação. E a refração sísmica complementa quando o topo rochoso é irregular e precisamos mapear o contato com precisão antes de cravar estacas.
Em Cascavel, o manto de alteração sobre basalto raramente tem espessura constante. O MASW revela variações de Vs que o SPT não detecta.
Detalhes técnicos do serviço em Cascavel
O perfil revelou uma camada de solo residual de basalto com Vs=210 m/s sobre uma lente de argila siltosa saturada com Vs=150 m/s, antes de atingir o basalto são a 18 metros. O VS30 calculado foi 285 m/s — classe de sítio D. A solução foi redimensionar o radier com base no módulo cisalhante real, não no estimado por tabela de SPT. Na nossa experiência em Cascavel, onde o basalto está perto, muitos subestimam a variabilidade do manto de alteração. O MASW é o único método que captura essa inversão de rigidez sem ambiguidade. Para obra de maior responsabilidade, combinamos com estacas instrumentadas e prova de carga dinâmica.
Condições geotécnicas locais em Cascavel
Em Cascavel, muitas vezes vemos laudos de VS30 baseados exclusivamente em correlações de SPT. Isso funciona para solo sedimentar homogêneo. Não para basalto. O solo residual de basalto em Cascavel tem estrutura reliquiar. Maciços com juntas preenchidas por argila. O SPT crava fácil na argila, mas a onda cisalhante viaja pelo contato rocha-rocha, que o amostrador não vê. O Vs real pode ser 30% maior que o estimado por N60.
Classificar o sítio como D quando ele é C encarece o projeto. Classificar como C quando é D subestima a ação sísmica. A NBR 15421 não permite estimar Vs de tabela SPT para rocha alterada. O MASW mede direto. Sem correlação. Sem suposição. Esse é o padrão que seguimos.
Nossos serviços
O perfil de ondas de cisalhamento por MASW em Cascavel é a base para classificação sísmica de terreno. Nossos ensaios de geofísica aplicada cobrem as demandas de projeto local.
Ensaio MASW Ativo
Aquisição com arranjo linear de 24 canais. Processamento com inversão de curva de dispersão por algoritmos genéticos. Perfil de Vs 1D e mapa de contorno 2D.
Classificação VS30
Cálculo da velocidade média de ondas cisalhantes nos 30 m superiores. Classificação do sítio conforme classes A a F da NBR 15421 e ASCE 7.
Downhole e Crosshole
Métodos complementares com fonte em furo. Ideais para verificação de perfil MASW em locais com inversão de velocidade.
Perfil para Análise de Amplificação
Curva de variação de Vs com profundidade para modelagem numérica de resposta sísmica local com software especializado.
Perguntas frequentes
Qual é o custo de um ensaio MASW em Cascavel?
O valor de referência é $100.000 para uma campanha padrão com um arranjo linear e relatório de VS30. O custo pode variar se forem necessários múltiplos arranjos ou ensaios complementares como downhole.
Em que tipo de obra o MASW é obrigatório em Cascavel?
Edificações acima de 12 pavimentos, hospitais, escolas e pontes rodoviárias na malha da BR-277 e BR-369 exigem classificação sísmica conforme NBR 15421. O MASW é o método direto recomendado para obter VS30 sem perfuração destrutiva.
O basalto raso em Cascavel interfere no resultado do MASW?
Interfere positivamente. O contraste de impedância entre o manto de alteração e o basalto são gera uma dispersão bem marcada. Isso permite extrair o perfil de Vs com boa resolução. O cuidado é com blocos soltos de basalto no colúvio, que podem distorcer a curva se o arranjo for curto.
Qual a diferença entre MASW e refração sísmica para classificação de sítio?
A refração dá Vp (ondas compressionais) e topografia do embasamento. O MASW dá Vs (ondas cisalhantes), que é o parâmetro direto para classificação sísmica. Em Cascavel, usamos refração para mapear a rocha e MASW para obter o VS30. Os métodos são complementares, não substitutos.
